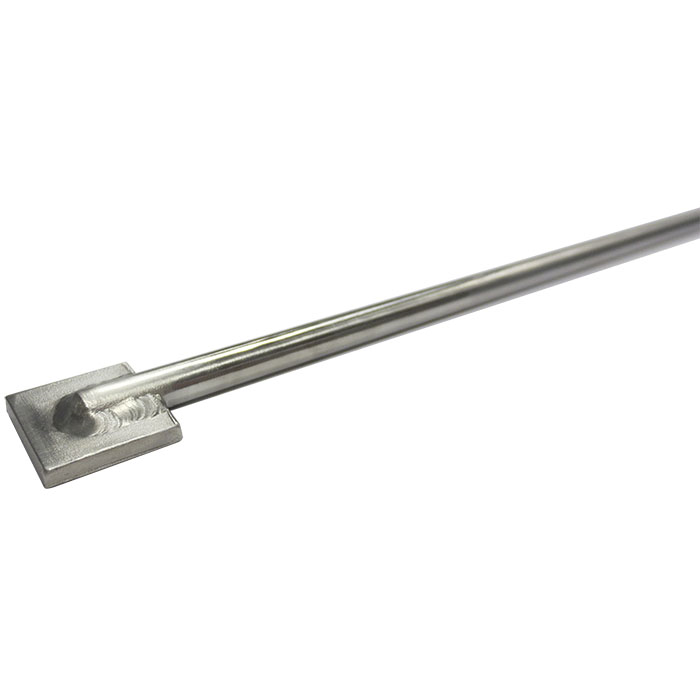

WELD-PAD型爐管表面組裝熱電偶可以精確測量 平面或曲面的表面溫度。

WELD-PAD傳感器熱端是一個附著于礦物絕緣電纜（鎧裝電纜）的彎曲焊墊。鎧裝電纜是由金屬護套和壓縮在高密度陶瓷物質中的絕緣引線組成。內部引線由熱敏材料制成。可以根據應用需求選擇合適的外護套材料。在鎧裝電纜的一端，內部引線焊接在一起形成一個絕緣（不接地）或非絕緣（接地）的測量點。

鎧裝電纜的另一端, 引線的末端和鎧裝電纜連接并使用密封劑進行密封。導線最后形成電氣連接的平臺。電纜，插件連接器，連接器插座可以連接到這個平臺上。

傳感器設計
WELD-PAD設計為彎曲焊墊，以適用于每個管道和傳感器尺寸。

WELD-PAD設計適合應用在變化小且精度要求不高的場合，它為趨勢分析、遠程測量和跟蹤變化提供了測量讀數。

精度要求可參見數據資料TE 65.56、TE 65.57和TE 65.59
