摘要:高壓電動機(jī)長期的運(yùn)行經(jīng)驗(yàn)和電機(jī)定子繞組事故現(xiàn)象表明，發(fā)電機(jī)及高壓電動機(jī)定子線圈的腐蝕損壞現(xiàn)象已相當(dāng)普遍，嚴(yán)重地影響了電機(jī)的安全運(yùn)行和使用壽命。引起電機(jī)定子繞組事故的最普遍原因是定子線圈油污腐蝕及定子鐵芯槽楔、墊塊、墊條松動，定子繞組端部綁繩松動斷裂，致使線圈在運(yùn)行中產(chǎn)生振動，造成主絕緣磨損腐蝕被擊穿。

    一、電機(jī)定子線圈腐蝕的特點(diǎn)及部位

    從高壓電機(jī)定子繞組線圈主絕緣擊穿的現(xiàn)象來看，線圈主絕緣的腐蝕損壞大致可分為2類：一類是從線圈外部主絕緣開始向內(nèi)的腐蝕損壞，通常稱為外腐蝕；另一類是從線圈內(nèi)部絕緣開始向外的腐蝕，通常稱為內(nèi)腐蝕。

    1.1  線圈主絕緣外腐蝕損壞

    (1) 電機(jī)定子繞組端部和定子鐵芯內(nèi)線圈振動，使線圈主絕緣腐蝕損壞。這是外腐蝕損壞事故中最為普遍也最為嚴(yán)重的現(xiàn)象。造成這種腐蝕損壞的主要原因是，電機(jī)在運(yùn)行中，因其端部繞組在電磁力的作用下產(chǎn)生振動，致使線圈在定子鐵芯槽內(nèi)端部固定不牢，發(fā)生槽楔、線圈層間墊條、端部間隔墊塊和綁繩松動脫落，線圈與綁繩及間隔墊塊之間出現(xiàn)摩擦，防暈半導(dǎo)體漆破壞發(fā)生電暈腐蝕，從而造成槽部和端部線圈主絕緣擊穿。

    (2) 定子鐵芯內(nèi)部磁性物質(zhì)的磨損腐蝕。這種情況主要是由于檢修過程中沒有認(rèn)真清理、吹掃定子繞組，導(dǎo)致繞組線圈縫隙及其它死角處遺留了一些微小的磁性雜物，在電機(jī)運(yùn)行時磁性雜物被吸附在線圈主絕緣表面，在電磁感應(yīng)及電磁力的作用下，磁性雜物呈旋轉(zhuǎn)方式運(yùn)動，將線圈主絕緣磨鉆出坑洞。

    (3) 定子線圈的油污腐蝕。目前，大型發(fā)電機(jī)及高壓電動機(jī)軸瓦都普遍存在漏油現(xiàn)象，因而電機(jī)線圈因油污腐蝕燒毀的事故也相當(dāng)普遍。這類故障發(fā)生的部位基本集中在電機(jī)定子槽口、繞組端部和繞組鼻端引線處。其特點(diǎn)是油污附著在線圈上，對線圈主絕緣起溶解浸蝕作用，使主絕緣與導(dǎo)線分層線圈整體絕緣強(qiáng)度降低，長時間運(yùn)行后造成定子繞組相間短路、接地短路等故障。

    (4) 定子鐵芯硅鋼片對絕緣的磨損腐蝕。在壓裝定子鐵芯的過程中，如果硅鋼片迭片不整齊，或者定子鐵芯通風(fēng)槽鋼及端部壓指壓裝固定不良，或者在檢修中損傷了定子鐵芯，都會造成電機(jī)運(yùn)行時發(fā)生振動，磨損絕緣，最終導(dǎo)致線圈的主絕緣被擊穿。

    1.2  線圈內(nèi)腐蝕

    多次事故統(tǒng)計(jì)和故障線圈解剖的結(jié)果表明，線圈的內(nèi)腐蝕也比較嚴(yán)重。對大量內(nèi)腐蝕線圈的解剖分析表明，內(nèi)腐蝕一般都是從絕緣與導(dǎo)線間的氣隙氣泡、線圈直線與端部的R角、線圈引出線假線焊接等部位開始的。內(nèi)腐蝕現(xiàn)象首先是線圈內(nèi)部絕緣變白并逐步擴(kuò)大，隨后燒損絕緣形成坑洞并積有大量綠色粉末，從而加速導(dǎo)線股間及主絕緣的腐蝕損壞，直至主絕緣擊穿。另外，溫度過高導(dǎo)致的熱老化也是造成內(nèi)腐蝕的一個重要因素。

    二、線圈發(fā)生內(nèi)、外腐蝕的原因分析

    電機(jī)定子線圈發(fā)生內(nèi)、外腐蝕的原因，主要是由于線圈主絕緣在電機(jī)運(yùn)行中，長期在電磁振動、高溫度和高電壓3種因素的作用下而遭到振動磨損、電暈腐蝕及絕緣熱老化，使線圈整體絕緣出現(xiàn)脫殼、分層、燒灼、磨損和絕緣強(qiáng)度降低等現(xiàn)象，最終造成絕緣擊穿故障。

    2.1  電磁振動磨損腐蝕

    電機(jī)在運(yùn)行中產(chǎn)生的各種機(jī)械振動，都會磨損腐蝕線圈絕緣，其中最主要的是電磁振動對電機(jī)端部繞組及槽口的影響。如果定子鐵芯壓裝質(zhì)量不好，繞組端部綁扎工藝不良，使線圈在槽內(nèi)因固定不良而產(chǎn)生幅值很大的振動，層間墊條和測溫元件墊條就會在上下層線圈之間來回竄動而磨損上下層線圈，使線圈主絕緣受損。更嚴(yán)重的是，如果線圈運(yùn)行中導(dǎo)線通過的電流產(chǎn)生2倍頻電磁振動力，則不僅會使線圈與鐵心及繞組端部間隔墊塊發(fā)生振動，使主絕緣表面磨損，而且還會使導(dǎo)線與主絕緣之間，導(dǎo)線的匝間、股間產(chǎn)生摩擦振動，造成導(dǎo)線的匝間、股間松散、短路、斷股。同時，在短路部位產(chǎn)生附加損耗與溫升，會加速局部主絕緣老化，降低絕緣強(qiáng)度，甚至在正常工作電壓下也會造成絕緣擊穿故障。因此，電磁振動是造成線圈主絕緣外腐蝕和內(nèi)腐蝕損壞的主要原因。

    2.2  電暈腐蝕

    電機(jī)運(yùn)行中，線圈絕緣承受著較高的電場強(qiáng)度，如果絕緣表面防暈層與定子鐵芯接觸不良，線圈在槽內(nèi)發(fā)生振動就會磨損絕緣表面防暈層。此時，絕緣表面對鐵芯就有較高的電位，在磨損部位產(chǎn)生電暈放電，造成局部瞬時高溫，將線圈主絕緣及其它附屬絕緣材料燒灼、燒焦。電暈放電還能產(chǎn)生破壞力較強(qiáng)的化學(xué)反應(yīng)，嚴(yán)重腐蝕絕緣和線圈導(dǎo)線，所以內(nèi)腐蝕嚴(yán)重的部位都集有大量綠色粉末。另外，繞組端部防暈處理不好，會造成電容電流過大，引起定子端部繞組發(fā)熱，加速端部繞組絕緣熱老化腐蝕。

    2.3  絕緣熱腐蝕

    電機(jī)鼻端的水電接頭因焊接工藝不良而發(fā)生焊接點(diǎn)過熱甚至開焊，定子鐵芯端部漏磁通增加鐵損，線圈防暈層磨損發(fā)生電暈放電，定子鐵芯進(jìn)入大量油污堵塞鐵芯通風(fēng)孔，線圈水路空心導(dǎo)線堵塞，都會造成繞組局部或整體溫度過高。當(dāng)溫度超過絕緣的容許值時，絕緣的粘接能力和機(jī)械強(qiáng)度降低，使絕緣流膠、老化、起層、松散、脫殼，加快了絕緣熱腐蝕的速度，縮短了線圈的使用壽命。

    三、幾點(diǎn)建議

    (1) 嚴(yán)格執(zhí)行繞組端部的綁扎工藝，增強(qiáng)對鼻端、引線、漸開線部位的綁扎連接，以增加端部各部件的整體強(qiáng)度，提高端部抗振能力和抵御短路沖擊的能力。

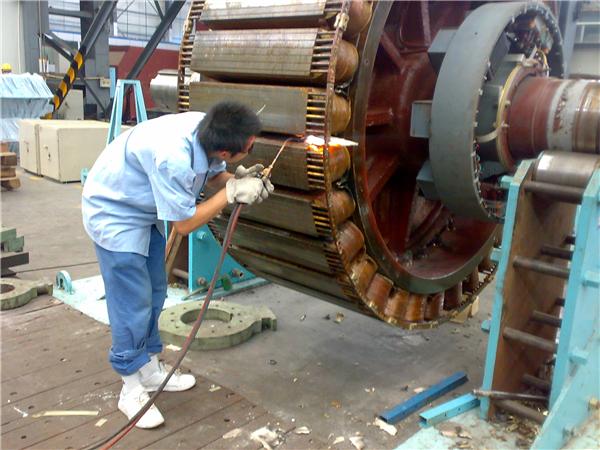

    (2) 嚴(yán)格執(zhí)行發(fā)電機(jī)水電接頭的焊接工藝，在電接頭兩側(cè)進(jìn)行熘焊，以加強(qiáng)鼻端水電接頭的整體性，防止導(dǎo)線在發(fā)電機(jī)運(yùn)行中發(fā)生振動疲勞斷裂。

    (3) 在電機(jī)檢修期間，應(yīng)對電機(jī)兩側(cè)做端部雙倍頻振動測試，對存在100 Hz固有頻率的部位要重點(diǎn)進(jìn)行綁扎處理，以消除端部固有頻率的振動。

    (4) 電機(jī)檢修期間，要認(rèn)真檢查槽口的封口槽楔，對松動的槽楔要重新處理。同時檢查線圈槽口部位的半導(dǎo)體防暈層是否受到磨損，如果出現(xiàn)磨損，可用注射器將半導(dǎo)體漆順槽壁與線圈的間隙灌入，以修補(bǔ)磨損部位，防止線圈電暈放電腐蝕。

    (5) 定期對電機(jī)端部油污進(jìn)行清洗。清洗后將端部加熱烘干、整體噴漆，以提高端部整體絕緣的強(qiáng)度。

    (6) 加裝發(fā)電機(jī)定子絕緣局部放電監(jiān)測儀，隨時監(jiān)測發(fā)電機(jī)定子絕緣的放電，為故障檢修及周期維護(hù)提供依據(jù)。
